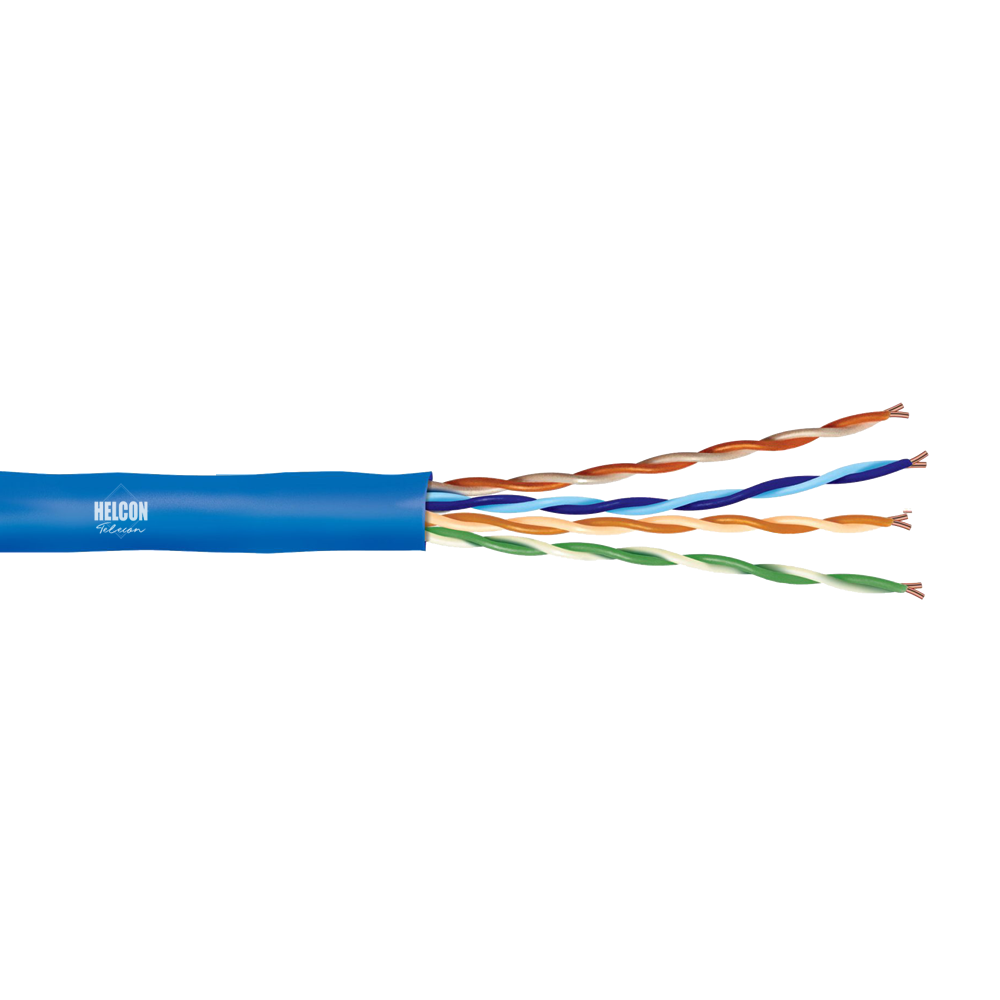

Cabo LAN UTP Cat.5e 4 pares 24 AWG HELCON Telecom
U/UTP, Cabo de par trançado para transmissão de dados HELCON Categoria 5e, classe de flamabilidade CM, CMX e LSZH, uso interno e externo.
Compratilhe este produto
Cabo LAN CAT.5e UTP 4 Pares 24 AWG
O Cabo LAN CAT.5e UTP 4 Pares 24 AWG foi desenvolvido para aplicações em redes de dados de alto desempenho, sendo fabricado com condutores em cobre eletrolítico 100%, isolados em polietileno especial e trançados conforme os requisitos das normas internacionais. Sua construção garante excelente desempenho para transmissão de dados em redes estruturadas horizontais e verticais.
Disponível com capa LSZH (livre de halogênios e baixa emissão de fumaça) e também em versões CM e CMX, é indicado para instalações internas e, na versão preta resistente aos raios UV, também para aplicações externas.
Principais Características
- Condutores 100% cobre eletrolítico.
- Categoria 5e - Classe D.
- Construção UTP com 4 pares trançados.
- Bitola 24 AWG.
- Capa LSZH ou PVC (CM/CMX).
- Versão preta resistente aos raios UV para uso interno e externo.
- Compatível com aplicações Gigabit Ethernet (1000BASE-T).
- Compatível com PoE e PoE+ (IEEE 802.3af/at).
- Homologado para certificação de redes estruturadas.
Aplicações
Indicado para sistemas de cabeamento estruturado em ambientes corporativos, comerciais e industriais, suportando todas as aplicações previstas na NBR 14565 para Classe D.
- Redes Ethernet 10/100/1000 Mbps
- 1000BASE-T
- Token Ring
- Power over Ethernet (PoE)
- PoE+
- Cabeamento Horizontal e Vertical
Características Construtivas
| Condutor | 100% cobre eletrolítico mole |
|---|---|
| Bitola | 24 AWG |
| Torção | Pares trançados conforme requisitos normativos |
| Isolação | PEAD Especial |
| Temperatura da capa | 75 °C |
| Diâmetro externo | 4,70 ± 0,20 mm |
Características Elétricas
| Parâmetro | Especificação |
|---|---|
| Resistência elétrica dos condutores | 9,38 Ω / 100 m (máx.) |
| Desequilíbrio resistivo | 2% (máx.) |
| Desequilíbrio capacitivo | 1,6 pF/m (máx.) |
| Capacitância mútua | 55,8 pF/m (máx.) |
| Resistência de isolamento | 5 GΩ·km (mín.) |
Características de Transmissão
| Parâmetro | Valor |
|---|---|
| Velocidade de propagação | 67% ± 1% |
| Impedância característica | 100 Ω ± 15 Ω |
| Atraso de propagação | 570 ns @ 1 MHz • 540 ns @ 10 MHz • 530 ns @ 100 MHz (100 m) |
| Desequilíbrio do atraso | 45 ns / 100 m |
| Canal máximo | 100 metros (4 conexões) |
| Link permanente | 90 metros |
Normas Atendidas
- ANSI/TIA-568.2-D
- EIA/TIA-568.D-2
- ISO/IEC 11801 - Classe D
- IEC 61156-5
- IEC 60332-3-25
- ABNT NBR 14565
- ABNT NBR 14703
- ABNT NBR 14705
- IEEE 802.3af / IEEE 802.3at
Embalagens Disponíveis
| Embalagem | Comprimento |
|---|---|
| Rolo | 100 metros |
| Caixa | 305 metros |
| Bobina | 305, 500 e 1000 metros |
Informações adicionais
- Massa nominal: 0,028 kg/m.
- Disponível nas versões LSZH, CM e CMX.
- Marcação métrica sequencial na capa.
- Identificação contendo lote, data de fabricação e número de homologação ANATEL.
- Apto para certificação de redes estruturadas.
Caso este produto apresentar defeitos causados pelo processamento de fábrica, será reposto por um novo produto, sem ônus para o solicitante, dentro do prazo de 60 (sessenta) meses a partir da data da remessa do produto.
A HELCON Telecon não poderá ser responsabilizada por defeitos causados pelo desgaste natural, falta de manutenção, manuseio incorreto, má utilização, abuso, instalação, armazenamento impróprio ou incorreto, acidentes externos ou outras causas além do seu controle.
