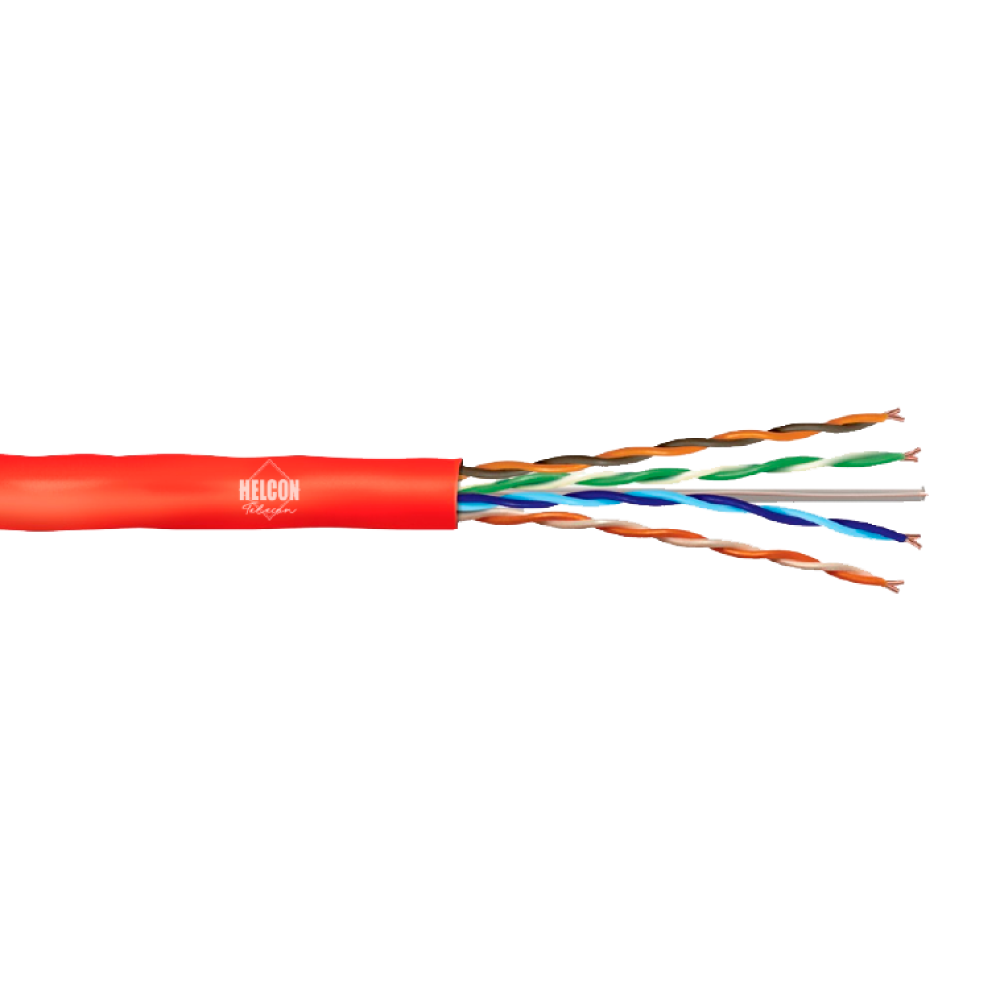

Cabo LAN CAT.6 UTP 4 Pares 23 AWG LSZH
O Cabo LAN CAT.6 UTP 4 Pares 23 AWG LSZH foi desenvolvido para aplicações em redes de
dados de alto desempenho, oferecendo excelente estabilidade na transmissão de sinais.
Fabricado com condutores em cobre eletrolítico 100%, isolação em polietileno especial
e separador plástico entre os pares, proporciona excelente desempenho elétrico e
confiabilidade para redes estruturadas horizontais e verticais.
Sua capa LSZH (Low Smoke Zero Halogen) é livre de halogênios, possui baixa emissão
de fumaça e é retardante à chama, sendo indicada para ambientes onde a segurança
contra incêndio é prioridade, como edifícios comerciais, hospitais, escolas,
data centers e demais instalações internas.
Principais Características
- Condutores 100% cobre eletrolítico.
- Categoria 6 (Classe E).
- Construção U/UTP com 4 pares trançados.
- Bitola 23 AWG.
- Separador plástico interno entre os pares.
- Capa LSZH livre de halogênios e baixa emissão de fumaça.
- Retardante à chama conforme IEC 60332-3-25.
- Compatível com PoE e PoE+.
- Ideal para certificação de redes estruturadas.
Aplicações
Desenvolvido para atender todas as aplicações previstas na NBR 14565 para Classe E,
proporcionando excelente desempenho em redes de alta velocidade.
- 1000BASE-T
- ATM até 1,2 Gb/s
- Token Ring
- PoE (IEEE 802.3af)
- PoE+ (IEEE 802.3at)
- Redes Estruturadas Classe E
Características Construtivas
| Condutor |
100% cobre eletrolítico mole |
| Bitola |
23 AWG |
| Torção |
Pares trançados conforme requisitos normativos |
| Isolação |
PEAD especial |
| Separador |
Elemento plástico entre os pares |
| Diâmetro externo |
6,00 ± 0,30 mm |
Características Elétricas
| Parâmetro |
Especificação |
| Resistência elétrica dos condutores |
9,38 Ω / 100 m (máx.) |
| Desequilíbrio resistivo |
2% (máx.) |
| Desequilíbrio capacitivo |
1,6 pF/m (máx.) |
| Capacitância mútua |
51,2 pF/m (máx.) |
| Resistência de isolamento |
10 GΩ·km (mín.) |
Características de Transmissão
| Parâmetro |
Valor |
| Velocidade de propagação |
67% ± 1% |
| Impedância característica |
100 Ω ± 15 Ω |
| Atraso de propagação |
570@1MHz / 540@10 MHz / 530@100 MHz ns/100m / 536@250MHz |
| Desequilíbrio no atraso |
45 ns / 100 m |
| Canal máximo |
100 metros (4 conexões) |
| Link permanente |
90 metros |
Normas Atendidas
- ANSI/TIA 568.C-2
- ISO/IEC 11801 - Classe E
- IEC 61156-5
- IEC 60332-3-25
- ABNT NBR 14565
- ABNT NBR 14703
- ABNT NBR 14705
- IEEE 802.3af (PoE)
- IEEE 802.3at (PoE+)
Embalagens Disponíveis
| Embalagem |
Comprimento |
| Rolo |
100 metros |
| Caixa |
305 metros |
| Bobina |
305, 500 e 1000 metros |
Informações adicionais
- Massa nominal: 0,039 kg/m.
- Capa LSZH (Low Smoke Zero Halogen).
- Baixa emissão de fumaça e livre de halogênios.
- Marcação métrica sequencial.
- Identificação com lote e homologação ANATEL.
- Ideal para certificação de redes estruturadas Categoria 6.
